一、脈沖發生系統的核心功能

模擬動態負載：通過產生周期性的壓力脈沖或力脈沖，模擬工程機械、液壓設備等場景中油缸承受的沖擊載荷（如振動、啟停、換向等工況）。

測試疲勞強度：用于評估油缸密封件、缸筒、活塞桿等部件在反復脈沖作用下的耐久性和可靠性（如 2P 試驗、2F 試驗等標準測試）。

調節脈沖參數：可精確控制脈沖壓力大小、頻率、波形（如方波、正弦波）及循環次數，滿足不同測試標準的要求。

二、系統組成與工作原理

1. 硬件組成組件

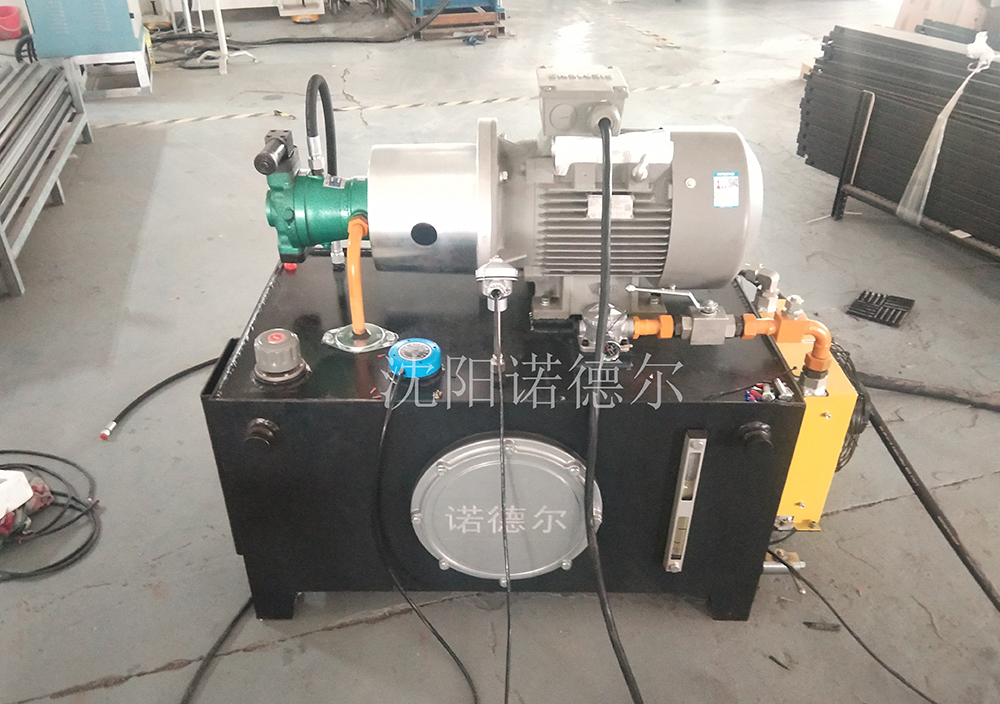

脈沖壓力源 - 通常由高壓油泵、蓄能器或伺服閥組構成，提供穩定的壓力基礎。- 蓄能器可快速釋放能量，形成脈沖峰值。

脈沖控制閥門 - 包括電磁換向閥、比例閥或伺服閥，通過高頻開關或開度調節控制油液流量，形成脈沖波形。

- 例：電磁閥快速切換油路，實現壓力的驟升驟降。

傳感器與反饋裝置 - 壓力傳感器實時監測脈沖壓力值，位移 / 力傳感器監測油缸響應。- 數據反饋至控制系統，用于閉環調節脈沖參數。

控制單元 - PLC 或計算機控制系統，接收參數設定（如脈沖壓力、頻率），輸出電信號控制閥門動作。

輔助組件 - 過濾器（防止雜質影響閥門精度）、冷卻器（控制油溫）、安全閥（防止超壓）。

2. 工作原理流程

控制系統設定脈沖參數

脈沖壓力源啟動

閥門動作控制油液

壓力油通過閥門產生脈沖

脈沖作用于油缸

傳感器采集壓力/位移數據

數據反饋至控制系統

參數設定：通過工控機或 PLC 輸入脈沖壓力范圍（如 0.5~30MPa）、頻率（如 1~50Hz）、循環次數（如 10 萬次）等參數。

壓力生成：

油泵向系統提供穩定油壓，蓄能器儲存能量；

當電磁閥或伺服閥按設定頻率開關時，油液流量周期性變化，形成壓力脈沖（如方波脈沖）。

波形調節：

通過比例閥調節閥門開度，可控制壓力上升 / 下降的斜率，形成正弦波、鋸齒波等不同波形；

蓄能器的容量和釋放速度也會影響脈沖的峰值和持續時間。

閉環控制：傳感器實時監測脈沖壓力，若與設定值偏差超過閾值，控制系統自動調整閥門開度或油泵輸出，確保脈沖精度（如壓力波動≤±1%）。

三、典型脈沖試驗場景

1. 2P 試驗（壓力脈沖測試）

目的：測試油缸在交變壓力下的密封性能和結構強度。

工作方式：

脈沖系統在油缸兩腔交替施加高低壓（如 0~35MPa 循環），頻率通常為 10~20 次 / 分鐘；

持續數萬次循環后，檢查油缸是否出現泄漏、裂紋等失效現象。

2. 2F 試驗（力脈沖測試）

目的：模擬油缸承受周期性負載力的工況，測試活塞桿、缸筒的疲勞壽命。

工作方式：

脈沖系統通過液壓加載裝置（如負載缸、砝碼）對活塞桿施加交變力（如 0~100kN 循環）；

配合位移傳感器監測油缸在力脈沖下的變形量，評估部件可靠性。

四、關鍵技術參數與調節方式

參數 調節方式 典型范圍

脈沖壓力幅值 - 通過比例閥調節系統壓力設定值；

- 蓄能器充氣壓力影響脈沖峰值。 0.1~50MPa（可調）

脈沖頻率 - 改變電磁閥開關頻率或伺服閥動作周期。 0.5~50Hz（高頻可達 100Hz）

脈沖波形 - 方波：電磁閥快速切換；

- 正弦波：伺服閥連續調節開度。 方波、正弦波、鋸齒波

脈沖持續時間 - 設定單次脈沖的上升時間、保持時間和下降時間（通過閥門響應速度控制）。 上升時間≤50ms（可調）
